Edistyksellinen LED-himmennyssignaalimuuntimen toimittaja

AK Lighting on LED-himmennyssignaalimuuntimien valmistaja ja toimittaja. Osana meidännäyttämön valaistusratkaisut, tarjoamme kehittyneitä ohjauslaitteita, jotka pystyvät muuttamaan erityyppiset himmennyssignaalit ohjaussignaaleiksi, jotka voidaan tunnistaa LED-valaisimilla, mikä mahdollistaa tarkan himmennys- ja dynaamiset tehosteet.

Miksi muuntaja on välttämätön?

Valaistusteollisuudessa käytetään erilaisia ​​keskenään yhteensopimattomia ohjausstandardeja; ilman muuntajaa valaistusjärjestelmäsi kohtaa erittäin todennäköisesti toimintaongelmia.

Lavaesitykset: Käytä tyypillisesti yleistä DMX512-protokollaa.

Liikerakennukset: Käytä yleisesti DALI- ja 0-10V/1-10V-protokollia.

LED-nauhat ja -moduulit: Hyväksy yleensä PWM-signaalit suoraan.

Jos haluat ohjata kaikkia valaisimiasi yhdellä yhtenäisellä järjestelmällä, muunnin, joka pystyy muuttamaan tarkasti ja reaaliajassa yhden tyyppisen himmennyssignaalin toiseksi, on ehdottoman välttämätön laite.

Ydinominaisuuksien vertailu

Tyypilliset yhdistelmäskenaariot

Räätälöimme käyttö- ja konfigurointisuosituksemme erityisesti projektisi vaatimuksiin. Jokaiseen projektiin – sen luonteesta riippumatta – tarjoamme räätälöityjä ratkaisuja, jotka on suunniteltu vastaamaan täydellisesti todellisia käyttötarpeita. Pyydämme sinua ottamaan yhteyttä meihin keskustellaksemme erityisvaatimuksistasi.

1. Pienet sisälavat

Kokoonpano:Art-Net to DMX Converter→ Valaisimet

Pienimuotoisissa valaistusasennuksissa, joissa DMX-signaalin lähetysetäisyydet ovat lyhyet, DMX-jakajaa ei tarvita. Tässä skenaariossa yksinkertainen Art-Net-DMX-muunnin riittää muuttamaan Art-Net-tiedot DMX-signaaliksi, jonka valaisimet voivat tunnistaa.

Tässä kokoonpanossa on yksinkertainen kaapelointi ja nopea käyttöönotto, mikä tekee siitä ihanteellisen yrityskokouksiin, pieniin teatterilavasteisiin tai näyttelytapahtumiin.

2. Keskikokoiset näyttämöt / puoliksi ulkona esitykset

Kokoonpano: Art-Net-DMX-muunnin → IP-luokiteltu DMX-jakaja → vyöhykevalaisimet

Hajautetun ohjauksen ansiosta jokaista tiettyä vyöhykettä ohjataan erillisellä jakajalähdöllä, mikä parantaa signaalin vakautta ja estää yhden portin vikaa vaarantamasta koko valaistusjärjestelmää.

IP65-luokiteltu Splitter on suunniteltu kestämään puoliksi ulkona tai kosteaa ympäristöä. Tämä asetus mahdollistaa monikerroksiset valaistustehosteet ja tukee näyttämön taustan ja etualojen itsenäistä kaavoitusta.

3. Suuret ulkolavat / Yömaisemavalaistusprojektit

Kokoonpano: IP65-luokiteltu Art-Net to DMX Converter →IP-luokiteltu DMX-jakaja→ Vyöhykevalaisimet → Kattava ohjausjärjestelmä

Tämäntyyppiset projektit vaativat täydellisen ulkosuojan – erityisesti sateen, pölyn ja kosteudenkestävyyden. Lisäksi, kun otetaan huomioon tällaisten paikkojen laaja luonne, hajautetut Splitterit mahdollistavat itsenäisen hallinnan paikan eri vyöhykkeissä. Tämä lähestymistapa estää signaalin vaimenemisen ja vääristymisen varmistaen vakaan DMX-lähdön pitkillä lähetysmatkoilla.

Tämä järjestelmä pystyy tukemaan satojen tai jopa tuhansien valaisimien samanaikaista käyttöä, mikä mahdollistaa monimutkaisten valotehosteiden ja synkronoitujen animaatioiden tekemisen.

Asennusopas

● Asennusympäristön valmistelu

Varmista, että LED-himmennyssignaalimuuntimen suunniteltu asennuspaikka on tasainen ja hyvin tuuletettu. Jos laitteessa on IP65-luokitus, se voidaan asentaa ulos; Vältä kuitenkin pitkäaikaista upottamista seisovaan veteen.

Säilytä vähintään 10–15 cm vapaata tilaa laitteen ympärillä, jotta lämmön poistuminen tapahtuu oikein.

● Virtalähde ja maadoitus

Käytä vakaata virtalähdettä, jonka jännite vastaa laitteen vaatimuksia. On suositeltavaa käyttää erillistä virtapiiriä, jotta vältetään linjan jakaminen suuritehoisten kuormien kanssa.

Varmista, että DMX-maadoitusjohto on kunnolla maadoitettu signaalin häiriöiden minimoimiseksi ja välkkymisen riskin vähentämiseksi.

● Laitteen asennus

Kiinnitä laite ruuveilla tai kiinnikkeillä vakauden varmistamiseksi; tämä estää tärinää tai fyysistä liikettä vaikuttamasta sisäisiin piireihin.

Harkitse ulkoasennuksissa vedenpitävän tiivisteen käyttöä liitäntäporttien tiiviyden vahvistamiseksi.

● DMX- ja verkkosignaalikaapelointi

Art-Net to DMX Converter: Liitä verkkotulo (Art-Net) valaistuskonsoliin tai mediapalvelimeen ja liitä DMX-lähtö DMX-yhteensopiviin valaisimiin tai DMX Splitteriin.

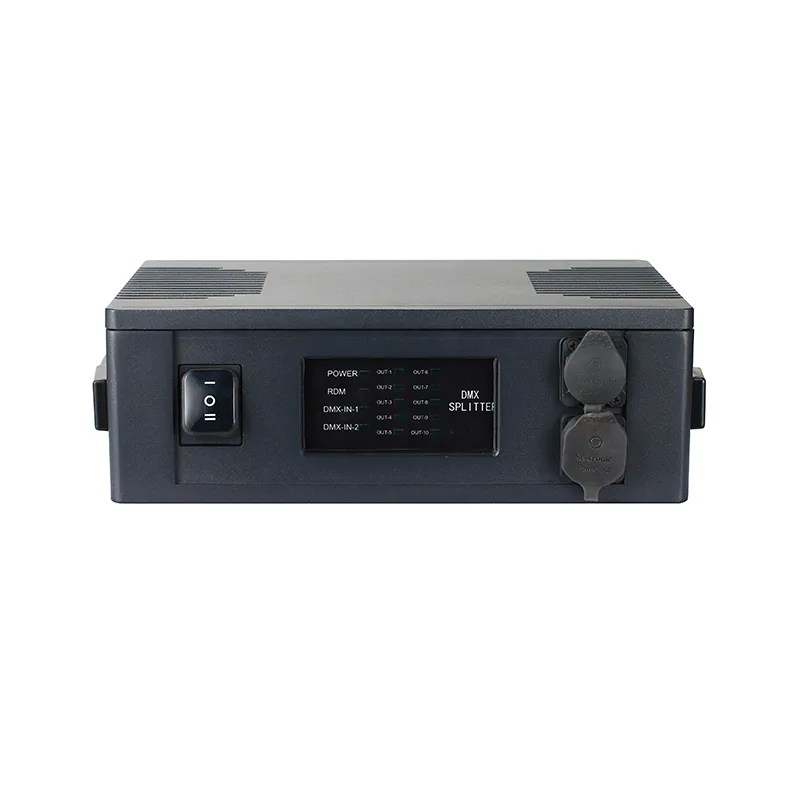

DMX Splitter IP: Yhdistä DMX-tulo muuntimeen tai ylävirran jakajan lähtöön ja jaa DMX-lähdöt yksittäisille valaisimille tai valaistusalueille. Käytä suojattuja DMX-kaapeleita; pitkiä matkoja varten on suositeltavaa, että yksikään kaapelisegmentti ei ylitä 300 metriä.

Monijakajajärjestelmissä konfiguroi jokainen jakaja toimimaan itsenäisten lähtöjen kanssa minimoimaan yksittäisten vikojen riskin.

● Järjestelmän kokoonpano

Määritä Art-Net Universe ja aloitusosoite vastaamaan valaisimien osoitteita. DMX Splitterin lähtöportit voidaan konfiguroida liittimien impedanssisovitusta (päätettä) varten.

Kun kaapelointi on valmis, suorita signaalitesti varmistaaksesi, että valaisimet reagoivat oikein.
